Fahrzeugachsen

[s4scha]

In Fürth kam das Thema nochmal auf. Daraus ist dann diese Achse entstanden:
Anhang anzeigen 86366
Diese Version kommt jetzt ohne jegliche Fremdteile aus. aufgrund der hohen Drehzahlen kann es aber sein, dass der Verschleiß (gerade an den Halfbeams) zum Problem wird

Wie würdet ihr diese Achse denn als einzelne Hinterradachse am Chassis befestigen?



Irgendwie habe ich es noch nicht geschafft, dass es wirklich stabil ist und sich auch beim Federn nicht Einzelteile auflöst



[mick29]

Die Achse ist zugegebenermaßen als eigenes Projekt entstanden. Dabei kam die Anbindung ans Fahrzeug eindeutig zu kurz. Wichtig ist: Die Achse hat eine Ober- und eine Unterseite. Sie muss zwingend wie auf dem folgenden Bild verbaut werden:

Das wär auch mein Vorschlag wie man die Achse verbauen könnte. Es geht sicher auch besser aber noch ist mir keine ideale Lösung eingefallen



[s4scha]

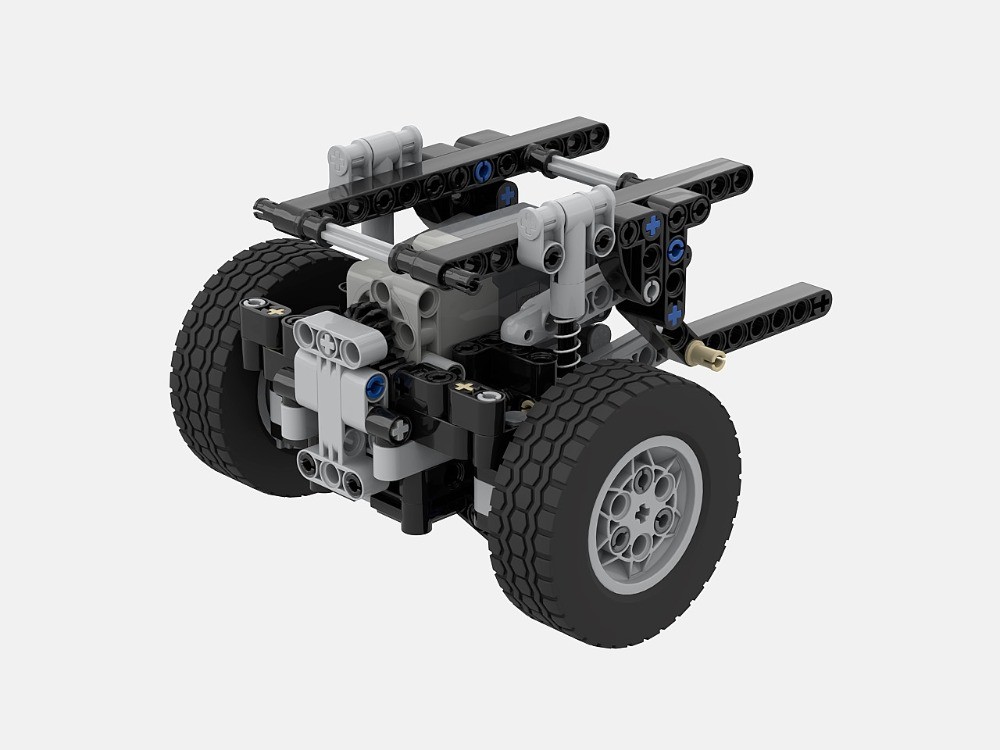

Angetriebene Vorderachse mit Federung

Quelle: https://rebrickable.com/mocs/MOC-23...otorized-front-axle-onboard-pu-servo/#details
Die Achse werde ich mal ausprobieren, da mir noch ein Unimog mit Breite 17 Studs vorschwebt. Dank der neuen, kürzeren Tow Ball Sockets lassen sich neue Varianten bauen.



[Steps85]

Hab ich auch vor. Damit kann ich vielleicht endlich meine 6x4 Zugmaschine auf Allrad aufrüsten. Allerdings in der Variante mit PF Servo. Seit die neuen Teile raus sind, hatte ich sofort die Hoffnung, dass neue Möglichkeiten eröffnet.

Ne eigene Frage möcht ich gern einwerfen: hat mal jemand die klassischen Arocs-Hinterachsen mit Planeten-Hubs umgerüstet? Hab gesucht, bisher nichts entdeckt.



[s4scha]

Schau hier in diesem Thread mal die letzten drei Seiten durch. Da gibt es ein paar Vorschläge für eine Achse mit den neuen Planeten Hubs.



[backcountry]

Es haben mich einige gefragt, was ich da wie gebaut habe, nachdem ich das Video hoch geladen habe:



[backcountry]

Hoffe das hilft.... Oben die Bilder eine Art Anleitung. Die Achsen sind mega Stabil und man kann beliebig viele aneinander bauen... Und in der Bauart gelenkt oder fest ziemlich die selben Achsen...



[Steps85]

So geht es natürlich. Ich dachte aber schon an ne reguläre Spurbreite.
Auf Rebrickable hab ich ne Variante gefunden. Eignet sich leider nicht, da ich die gelben Diffs verwenden will.

Hinterachsen
da is ne zusätzliche Übersetzung im 5x7 Rahmen verbaut. Das funktioniert ja mit den gelben Kegelrädern nicht.

Außerdem mag ich diesen kleinen Drehteller wie beim Arocs zwischen den Hinterachsen.
Brauch nur ne Lösung, das Planeten-Hub direkt an den 5x7 zu kriegen. Stabil genug verbunden, dass sich nicht alles durchs Eigengewicht zerlegt.
Verwendung von nem 92906 stört mich dabei nicht.
6538c funktioniert übrigens auch, wenn man ein bisschen kürzt.



[mick29]

Ich würde dir von den gelben Diffs in Kombination mit den Planetenhubs abraten. Die nötige Eingangsdrehzahl ist zu hoch. Dadurch schmelzen dir dort bei Belastung die Kreuzachsen und Pinholes.
Eine Seite weiter vorn hab ich dennoch eine Achse gepostet, die deinen Ansprüchen gerecht werden sollte



[Steps85]

Hab mal schnell uns schmutzig was "gebaut".
Das ist es, was ich gerade im Kopf hab.
Mit Verwendung von Carbon-Achsen und Metall U-Joints. Da mach ich mir wenig Sorgen. Bei den Pinholes hast du aber vermutlich nen Punkt.
Variabel wäre dann noch, ob man an den Buwizz-Motoren den schnellen oder "langsamen" Ausgang nimmt.
Da aber auch 2 Buwizz Akkus vorgesehen sind, kann ich ja per App noch regulieren.
Soll jedenfalls ein fleißiges Zugpferd werden.
Und auf die gelben Diffs leg ich schon wert. Die kriegt man nicht zum Durchrutschen



[HUWI]

Das mit den alten CV Joint Pfannen und den 5x7 ist leider nur ein Wunsch, da ist Spannung drauf.

Du musst dafür den Rahmen durch halbe Liftarme ersetzen, so wie Mick es im io umgesetzt hat.



[backcountry]

So geht es natürlich. Ich dachte aber schon an ne reguläre Spurbreite.
Auf Rebrickable hab ich ne Variante gefunden. Eignet sich leider nicht, da ich die gelben Diffs verwenden will.

Hinterachsen
da is ne zusätzliche Übersetzung im 5x7 Rahmen verbaut. Das funktioniert ja mit den gelben Kegelrädern nicht.

Außerdem mag ich diesen kleinen Drehteller wie beim Arocs zwischen den Hinterachsen.
Brauch nur ne Lösung, das Planeten-Hub direkt an den 5x7 zu kriegen. Stabil genug verbunden, dass sich nicht alles durchs Eigengewicht zerlegt.
Verwendung von nem 92906 stört mich dabei nicht.
6538c funktioniert übrigens auch, wenn man ein bisschen kürzt.

Ich habe in meinem Roadtrain jetzt die Planeten Verbaut... Leider kein Bild und schon verpackt. Aber wegen der Breite habe ich die Teile hier... Bild, als Verbindung zwischen dem PlanetenHub und der Achse zum Diff. Aber ich habe die noch abgeschnitten! Denn siehe anderes Bild, die sind etwas zu lang...



[backcountry]

Hab mal schnell uns schmutzig was "gebaut".
Das ist es, was ich gerade im Kopf hab.
Mit Verwendung von Carbon-Achsen und Metall U-Joints. Da mach ich mir wenig Sorgen. Bei den Pinholes hast du aber vermutlich nen Punkt.
Variabel wäre dann noch, ob man an den Buwizz-Motoren den schnellen oder "langsamen" Ausgang nimmt.
Da aber auch 2 Buwizz Akkus vorgesehen sind, kann ich ja per App noch regulieren.
Soll jedenfalls ein fleißiges Zugpferd werden.
Und auf die gelben Diffs leg ich schon wert. Die kriegt man nicht zum Durchrutschen

Anhang anzeigen 93447

Die Buggy Motoren vergesse ich immer.... Habe da auch noch welche rum liegen. Sind die Stärker oder nur schneller ? Aber ja im Verbau evtl. besser unter zu bringen als 2 XL ??



[HUWI]

Ich habe in meinem Roadtrain jetzt die Planeten Verbaut... Leider kein Bild und schon verpackt. Aber wegen der Breite habe ich die Teile hier... Bild, als Verbindung zwischen dem PlanetenHub und der Achse zum Diff. Aber ich habe die noch abgeschnitten! Denn siehe anderes Bild, die sind etwas zu lang...
Anhang anzeigen 93450

Anhang anzeigen 93449

Davon ¼ abschneiden und in das Wheelhub pressen, dann eine 3er Achse reinpressen und es passt für 19w/Arocs



[Steps85]

Ich habe in meinem Roadtrain jetzt die Planeten Verbaut... Leider kein Bild und schon verpackt. Aber wegen der Breite habe ich die Teile hier... Bild, als Verbindung zwischen dem PlanetenHub und der Achse zum Diff. Aber ich habe die noch abgeschnitten! Denn siehe anderes Bild, die sind etwas zu lang...
Anhang anzeigen 93450

Anhang anzeigen 93449

Ja, so hab ichs auch schon hingekriegt. Auf der Seite des Planeten ungefähr so viel wie ein halben Stud weg feilen. Sitzt dann auch satt drin.

Ich fühl mich mit der ganzen Konfiguration gar nicht so unwohl. Sowas Ähnliches hab ich ja schon.
1 Stehender Buggy Motor im Führerhaus, direkt danach 1 Planetenhub in der Antriebswelle verbaut. Carbonachsen, Metall... Gelbe Diffs.
Der kann ziehen. und ohne Auflieger beinah driften.

Die Buggy Motoren vergesse ich immer.... Habe da auch noch welche rum liegen. Sind die Stärker oder nur schneller ? Aber ja im Verbau evtl. besser unter zu bringen als 2 XL ??

Sie sind so ne Mischung aus beidem. viel Drehzahl, woraus man gut Drehmoment machen kann. Zum Verbauen aber nicht so einfach. seltsame Form, bisschen sperrig. Achja, und nicht zu vergessen: HUNGRIG. Die können was, wollen aber auch was.



[Steps85]

Ignoriert bitte den Staub, das schlechte Licht und das Chaos aufm Bautisch. Ich war nicht auf Fotos eingestellt.
Das ist aktuell mein Arbeitstier.
Seit ich eine geeignete Federhärte der Hinterachsen gefunden hab, kann die Karre jetzt nen Ferdinand-Auflieger mit nem 8043 obendruf rum ziehen.
Außerdem bisschen Kosmetik. Ich mag den Blick.

Ganz vergssen. Daneben steht der Zwillingsbruder, Der genauso grimmig guckt. Das ist ein modifizierter Hooklift von Effe.
Auf dem dritten Bild sieht man vielleicht, dass die Vorderachse aktuell eine Einzelradaufhängung hat. Bin ich einigermaßen stolz drauf. Zugunsten 6x6 muss ich mir das vielleicht abgewöhnen.



[Lukas Enzenhofer]

Hallo ihr lieben Mitgeschädigten!

Bin auf der Suche nach einer 19 studs breiten, gefederten Achse (für einen Anhänger) mit Wheelhubs, bzw eine Idee für die Anlenkung, hat wer eine Inspiration für mich?

LG Lukas



[Blechtaler]

Bin auf der Suche nach einer 19 studs breiten, gefederten Achse (für einen Anhänger) mit Wheelhubs, bzw eine Idee für die Anlenkung, hat wer eine Inspiration für mich?

Portalwheelhubs? Antrieb ist selten am Anhänger...
aktiver elektrischer Lenkantrieb oder passiv vom Königszapfen/Deichsel?
Welche Räder? Offroad oder Standard-Straßenräder?



[HUWI]

Idee für die Anlenkung,

In wie fern? Als Zwangs- bzw Nachlauflenkung oder meinst du einen Drehschemel mit Deichsel?



[Lukas Enzenhofer]

Da hat der Lukas wohl wieder nicht gesagt was er möchte.^^

Für meinen Holzlaster tüftle ich grad am Anhänger (ausziehbarer 3-Achs Drehschemel mit den altbekannten 62,4x20 Arocs-Reifen). Die sind starr und ohne Antrieb, Wheelhubs aus dem Grund, da mir die Art der Befestigung gefällt und der Reifen nicht einfach mal adieu sagt.

Ich hab schon ein meiner Meinung nach gutes Konzept für die Achse (bzgl Durchbiegung, Anlenkungspunkte), aber es scheitert aktuell an der Anbindung an den Rahmen des Anhängers, kann gerne morgen Fotos hochladen.

Daher dachte ich mir frag ich mal hier nach ob jemand vielleicht einen Anhänger hat, der mich näher zur Lösung meines Problems führt.
